Popis produktu

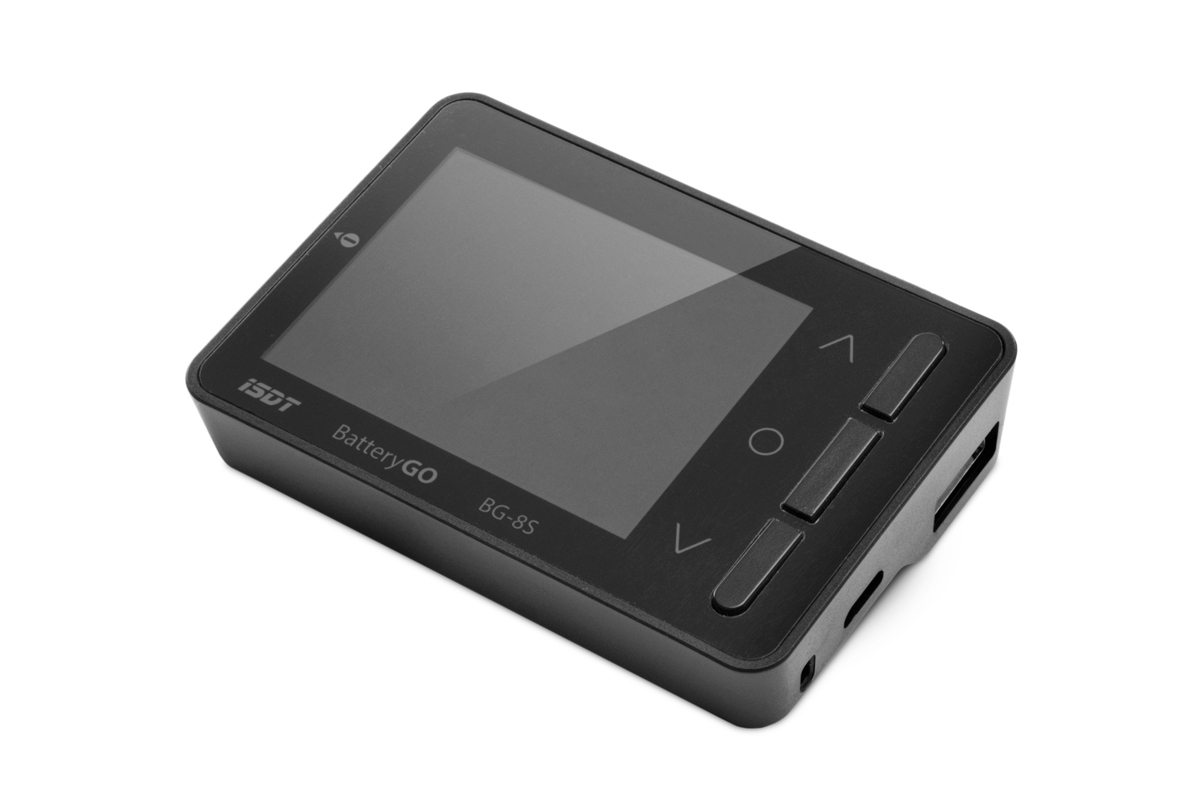

BG-8S je multifunkční měřící přístroj umožňující testování stavu akumulátorových sad většiny hlavních modelářských typů: Li-Po, Li-ion, LiFe, LiHV, NiCd a NiMH. Dále umožňuje autonomní balancování lithiových sad pro vyrovnání napětí jednotlivých článků na s tejnou úroveň. V režimu testování servo signálu jej lze použít pro měření parametrů servo signálu na výstupu z přijímače – PWM pro klasická serva i sériového S.BUS. Může také fungovat jako inteligentní USB nabíječ/powerbanka napájený z připojeného akumulátoru.TESTOVÁNÍ NAPĚTÍ LITHIOVÝCH AKUMULÁTORŮZařízení umožňuje měření 2-8S lithiových akumulátorů (Li-Po, Li-ion, LiFe, LiHV) bez potřeby dalšího dodatečného napájení. Pro testování 1S akumulátorů je třeba připojit napájecí akumulátor s napětím vyšším než 5 V do vstupní zásuvky XT60i. Testovaný akumulátor se připojuje přímo (sady se servisními konektory JST-XH) nebo pomocí vhodného adaptéru.Tester měří a zobrazuje:celkové napětí akumulátorunapětí jednotlivých článků sadyrozdíl napětí článků s nejvyšším a nejnižším napětímTESTOVÁNÍ NAPĚTÍ NiCd A NiMH AKUMULÁTORŮPři testování 4-10čl. NiCd a NiMH akumulátorů není třeba dodatečný napájecí zdroj. Pro testování NiCd a NiMH akumulátorů s méně než 4 články je třeba připojit napájecí akumulátor s napětím vyšším než 5 V do vstupní zásuvky XT60i.Tester měří a zobrazuje:celkové napětí akumulátoruBALANCER (2-8S)BG-8S umožňuje autonomní balancování – přístroj vybije články sady na úroveň článku s nejnižším napětím (přístroj se napájí z vybíjeného akumulátoru).TESTER SERVO SIGNÁLUPro testování servo signálu se příslušný výstup (kanál) nebo S.BUS zásuvka přijímače s BG-8S propojí třížilovým servokabelem ve standardním zapojení tak, aby černý (hnědý) vodič (-) byl zapojen ke kontaktu zásuvky testeru/balanceru (-). Pokud je napájecí napětí přijímače nižší než 5,0 V, je nutno do zásuvky XT60i připojit vnější napájecí zdroj s napětím aspoň 5 V.Testování PWM signálu – šířkově modulovaného signálu pro klasická serva: Po připojení signálového výstupu z přijímače pro klasická serva (PWM) BG-8S měří a zobrazuje napájecí napětí přijímače, opakovací frekvenci a šířku signálových impulsů, kterou zobrazí také jako relativní velikost výchylky v %.Testování S.Bus signálu – sériového signálu pro S.Bus serva: Po připojení sériového S.BUS signálového výstupu z přijímače BG-8S zobrazuje relativní velikost výchylky v % a jako sloupcový graf až v 18 kanálech.USB NABÍJEČBG-8S může také sloužit jako „polní“ USB nabíječ/powerbanka napájený z akumulátoru připojeného do zásuvky XT60i – ten je testerem chráněn před nadměrným vybitím. BG-8S umožňuje nabíjení běžných zařízení (5V/max. 2A) stejně jako inteligentní rychlonabíjení zařízení využívajících technologie Qualcomm Quick Charge 2.0/3.0, je kompatibilní se zařízeními BC1.2 a Apple. Dovoluje nabíjení max. 12 V/2 A.Balení obsahuje: Tester BG-8S, chránič displeje, návod. Napájení (vstup XT60i)5,0-36,0 V Rozsah napětí na vstupu 1S/NiCd/NiMH0,8-15,0 V Rozsah napětí na vstupech 2-8S0,8-4,8 V Počet článků akumulátoru1~8S Přesnost měření napětí±0,005 V při 4,2 V Přesnost vyrovnávání napětí článkůlepší než 0,005 V Podpora USB nabíjeníQC3.0, BC1.2, max. 12 V/ 2 A Podpora inteligentních akumulátorůNastavení nabíjení a vybíjení, načtení informací o akumulátoru a historie používání Rozměry80x55x19 mm Hmotnost59 g
