Popis produktu

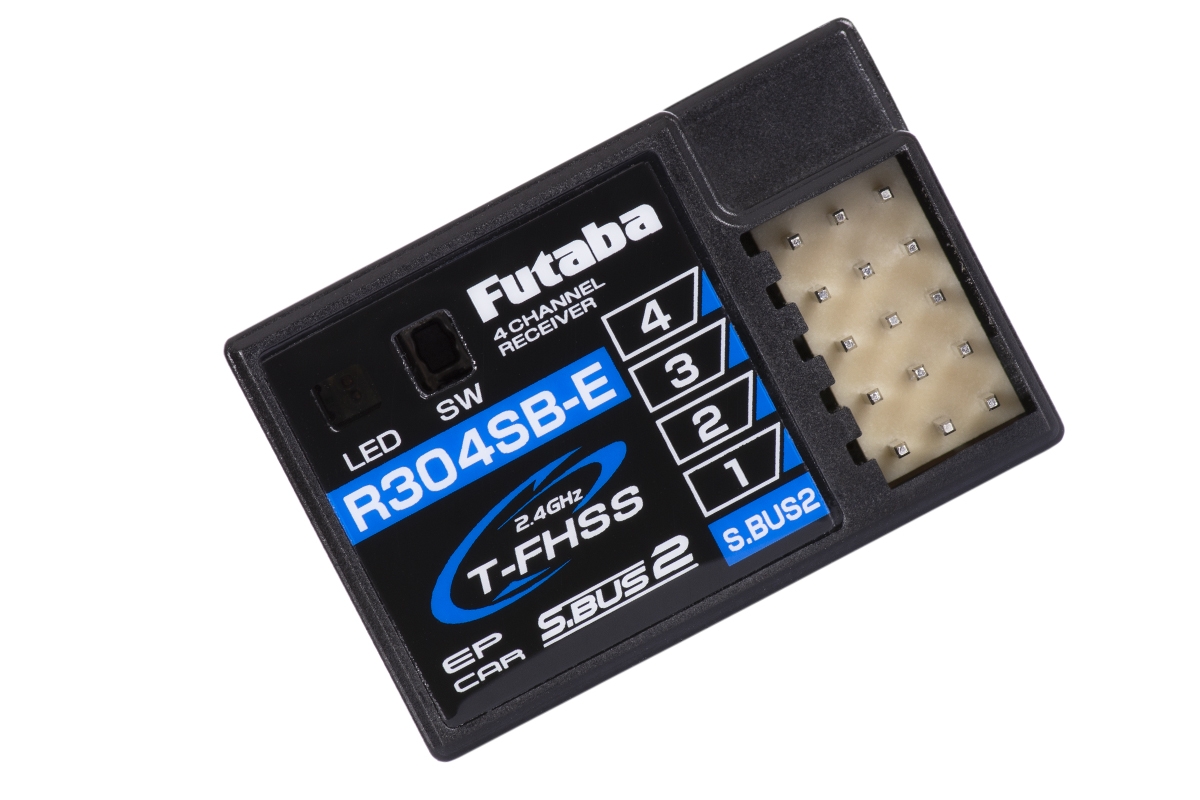

Čtyřkanálový přijímač Futaba přenosového systému T-FHSS Surface 2.4GHz s telemetrií pro RC auta a lodě. Je určen pro všeobecné použití v modelech poháněných elektromotorem. Port S.BUS2 pro obousměrnou komunikaci umožňuje připojení telemetrických čidel Futaba a S.BUS2 serv či gyroskopů. Provozní stavy přijímače jsou signalizovány LED indikátorem.Přenosový systémFutaba T-FHSS Surface 2.4GHz (režimy Normal a High Speed s velmi rychlou odezvou) (automatická detekce při zapnutí přijímače podle signálu z vysílače, s nímž je přijímač spárován). Režim „Normal“ umožňuje použití jakýchkoliv serv (analogových i digitálních) nebo RC zařízení, vzhledem k tomu, že opakovací perioda servo signálů je 15 ms (opakovací frekvence 66,7 Hz). Režim „High Speed“ (Vysoká přenosová rychlost) může používat pouze digitální serva a většinu dalších zařízení, jako jsou regulátory otáček pro střídavé motory. Opakovací perioda servo signálů je 3,3 ms (opakovací frekvence 303 Hz).Přijímač není kompatibilní s vysílači systému T-FHSS Air-2.4GHz pro létající modely.Napájení4,8-7,4 V (jmenovité napětí) – tj. např. 4-6 čl. NiMH, 2S LiPo, LiFe, Li-ion, BEC stabilizátory napájení v daném rozsahu napětí.AnténaPřijímač je vybaven vestavěnou anténou – vzhledem k omezenému dosahu (max. 70 m) je určen výhradně pro modely poháněné elektromotorem, nesmí být používán v modelech se spalovacím motorem.Výstupy přijímače, kanálové režimyPřijímač je vybaven zdířkami pro standardní konektory Futaba (s výstupkem), do nichž je možno samozřejmě zasouvat i konektory UNI (=JR/Graupner, Hitec) bez bočního výstupku.Kanálové výstupy (PWM): R304SB-E nabízí 4 klasické PWM kanály.S.BUS2: Zásuvka S.BUS2 umožňuje připojení připojení telemetrických senzorů Futaba, jejichž údaje je možno zobrazovat na vysílači a S.BUS2 serv či gyroskopů.TelemetrieR304SB-E předává do vysílače údaje o napájecím napětí přijímače bez potřeby připojení jakýchkoliv senzorů.R304SB-E umožňuje používání telemetrických senzorů Futaba a dalších čidel kompatibilních se systémem sběrnice S.BUS2 s obousměrnou komunikací (použitelná čidla jsou dána možnostmi vysílače).Sada přijímače obsahuje: přijímač R304SB-E, návod k obsluze.Co je S.BUS2/S.BUSS.BUS – Sériová sběrnice Futaba s jednosměrnou komunikací umožňující ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených do jediného výstupního portu S.BUS přijímače.S.BUS2 – Sériová sběrnice Futaba pro obousměrnou komunikaci umožňující (jako S.BUS) ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených do jediného výstupního/vstupního portu S.BUS2 přijímače. Kromě toho umožňuje připojovat telemetrické senzory a předávat data z nich prostřednictvím přijímače pro zobrazení na vysílači; z některých S.BUS2 serv může do vysílače předávat informace o provozním proudu, teplotě nebo úhlu výstupní páky serva.Na rozdíl od klasických RC souprav S.BUS(2) systém používá sériovou datovou komunikaci pro přenášení řídících signálů z přijímače do serv, gyra nebo jiného zařízení. Tato data obsahují povely jako „přesuň servo kanálu 3 do polohy 15 stupňů, přesuň servo kanálu 5 do polohy 30 stupňů“ pro více zařízení. S.BUS(2) zařízení vykonávají pouze povely příslušející jejich vlastnímu nastavenému kanálu. Z tohoto důvodu je možno připojit několik serv ke stejnému signálovému kabelu, a přitom je nastavovat a ovládat jednotlivě dle potřeby. K tomu slouží identifikační kód serva (ID). ID najdete na nálepce na krabičce serva.S.BUS2 servo je možno připojovat do S.BUS2 i S.BUS portů přijímače. Jeho funkce je dána nastavením kanálu do paměti serva (provádí se pomocí programovacího rozhraní vysílače Futaba, programátoru SBC-1 nebo USB rozhraní CIU-3 s PC programem S-Link – pro některá serva lze kanál nastavovat jen s pomocí vysílače).S.BUS nebo S.BUS2 servo připojené do kanálového výstupu klasického přijímače (PWM) funguje jako klasické servo. Jeho pohyb je dán signálem v kanálu přijímače, k němuž je připojeno. Nastavení programovatelných funkcí serva zůstává v platnosti.Modulace/KódováníT-FHSS Surface-2.4GHzPočet kanálů4FunkceFail-safe,TelemetrieNapájení (jmenovité napětí) 4,8 V,6 V,7,2 V,7.4V,6,6 VNapájení (provozní rozsah) [V]3.5 - 8.4Délka [mm]35.1Šířka [mm]23.2Výška [mm]12.5Hmotnost [g]6.7Sériový výstupS-BUS2
